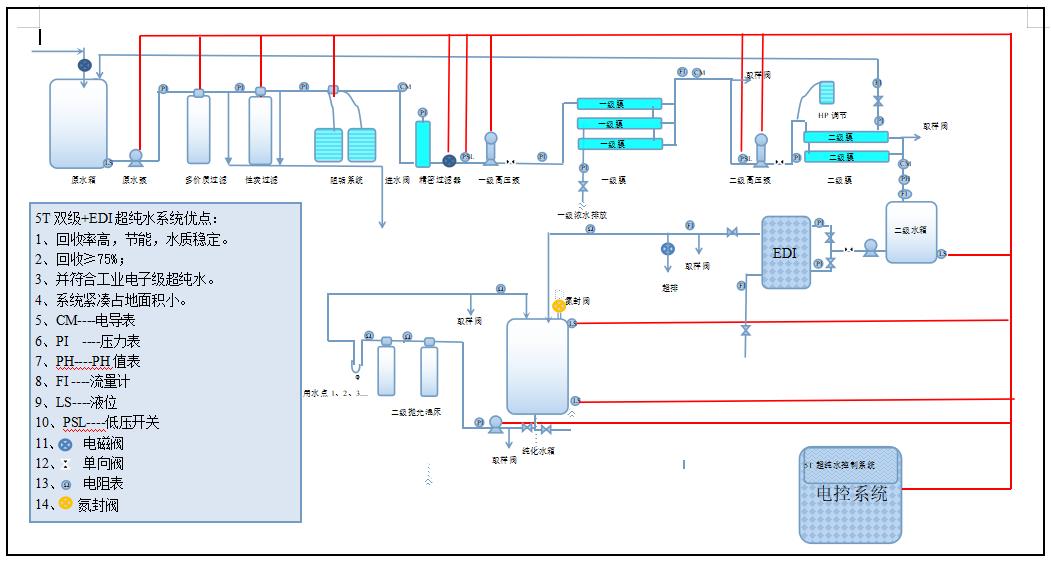

5T双级反渗透+EDI+抛光床18兆超纯水工艺流程图
|
一、 设计基础 1.1本方案涉及的流程及设备是为了满足:生产工艺用水项目,要求如下: 1.1.1产水用途:半导体用水 1.1.2系统总进水量:预处理:10.0m3/hr 1.1.3系统出力:一级RO纯水处理:6.0m3/hr;回收率:60%; 二级RO纯水处理:5.0m3/hr;回收率:85%; 15%的浓水回流至一级RO纯水系统 EDI纯水处理:5.0m3/hr;回收率: 90%; 10%的浓水回流至二级RO纯水系统 1.1.4终端产水水质:抛光混床电阻率:≥18MΩ.CM TOC≤10μg/L 微粒子数:0.1μm以上≤10个/ml 细菌个/ml≤0.01 1.1.5运行方式:自动运行(并具备手动操作功能)。 |
![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
